MANDANTE: TRONCOSO ARQUITECTOS

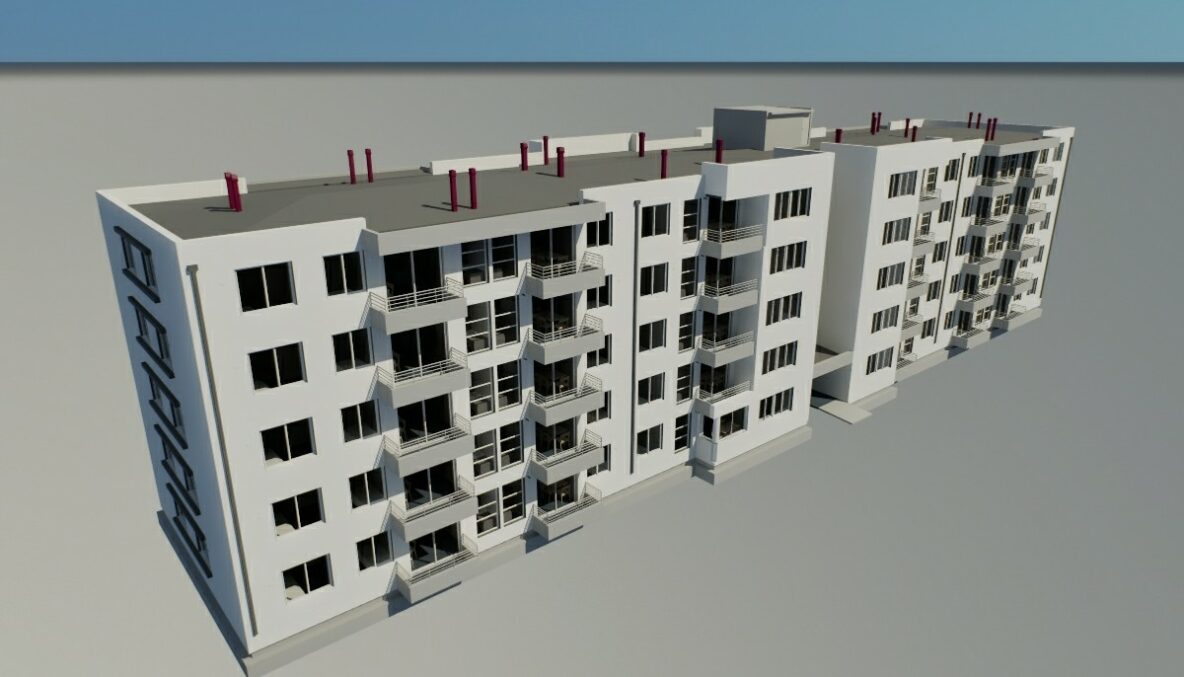

Condominio San Francisco – Pucón
Proyecto de ventilación residencial desarrollado para un condominio de torres tipo A/B/C/D de 4 pisos, enfocado en asegurar una renovación de aire eficiente y un correcto barrido de aire al interior de los departamentos. La solución fue concebida bajo un esquema de ventilación mixta, combinando ingreso pasivo de aire en recintos secos y extracción mecánica en zonas húmedas, en línea con criterios de calidad de aire interior para vivienda.

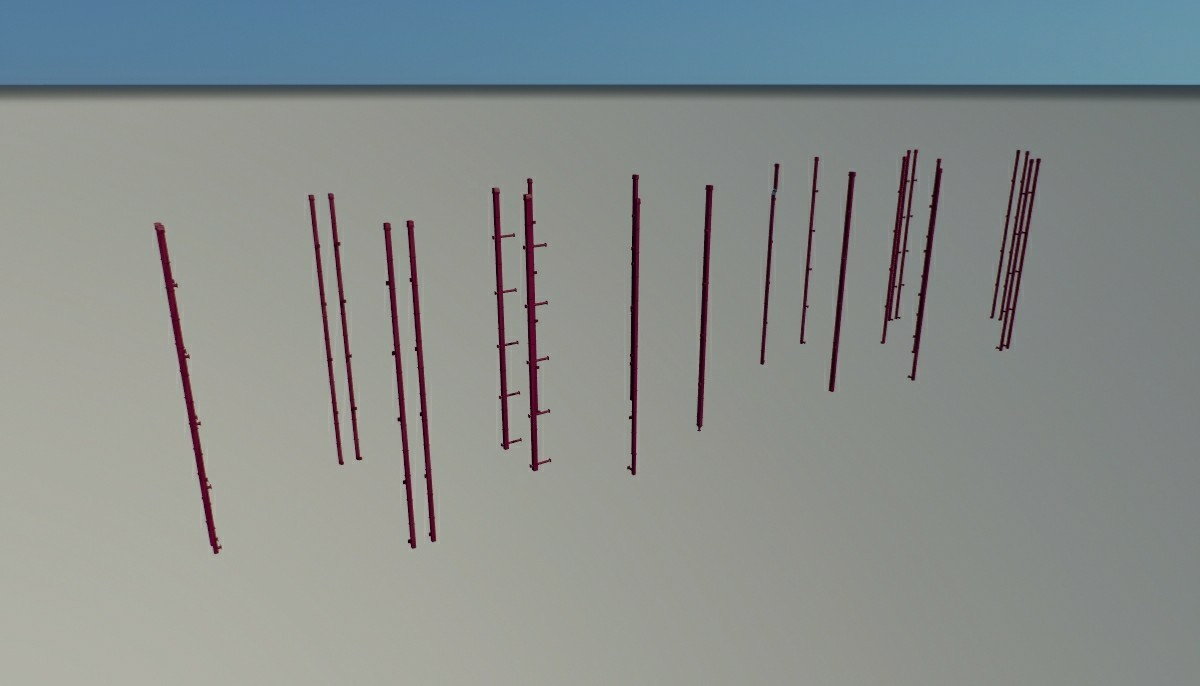

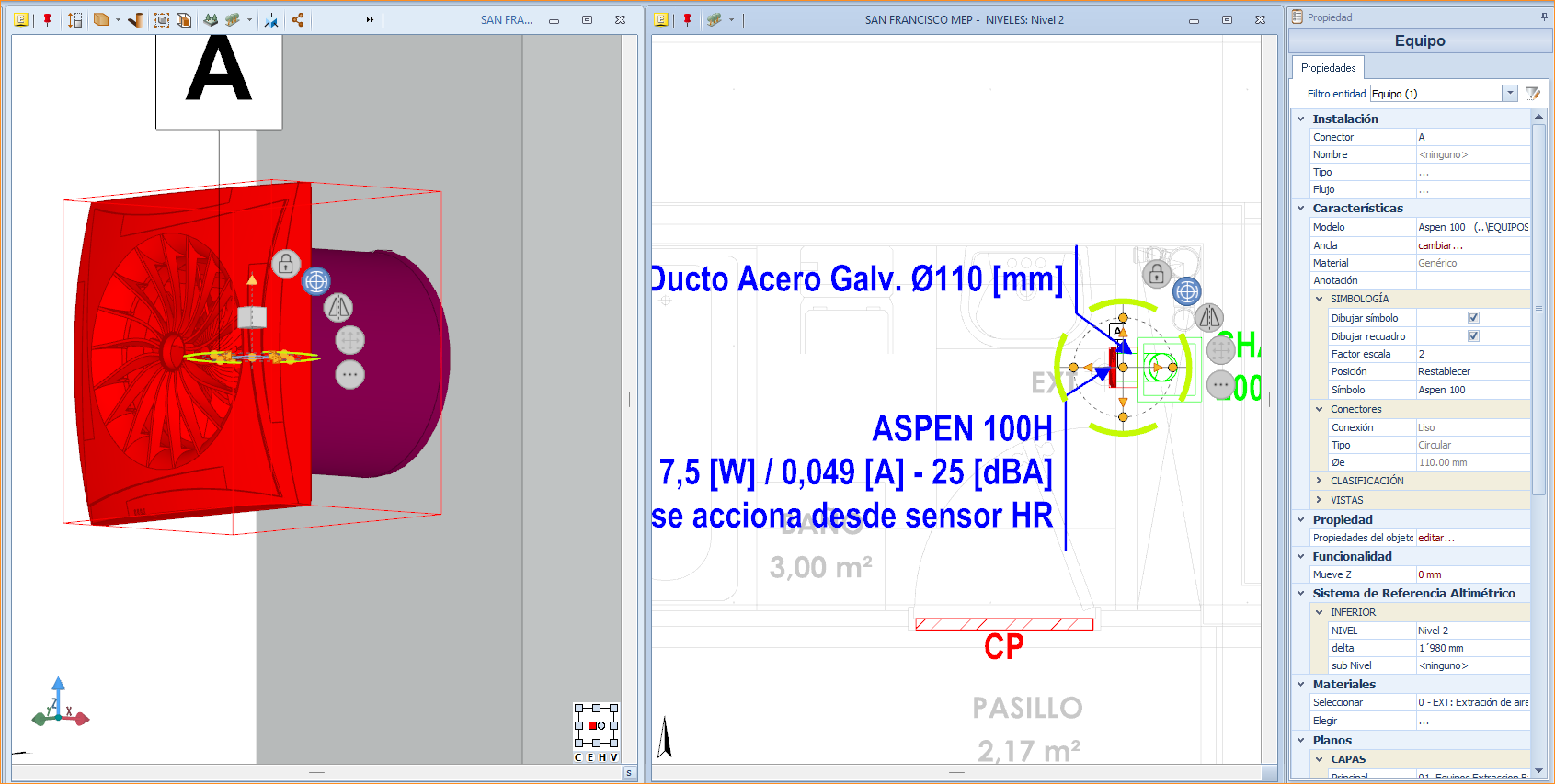

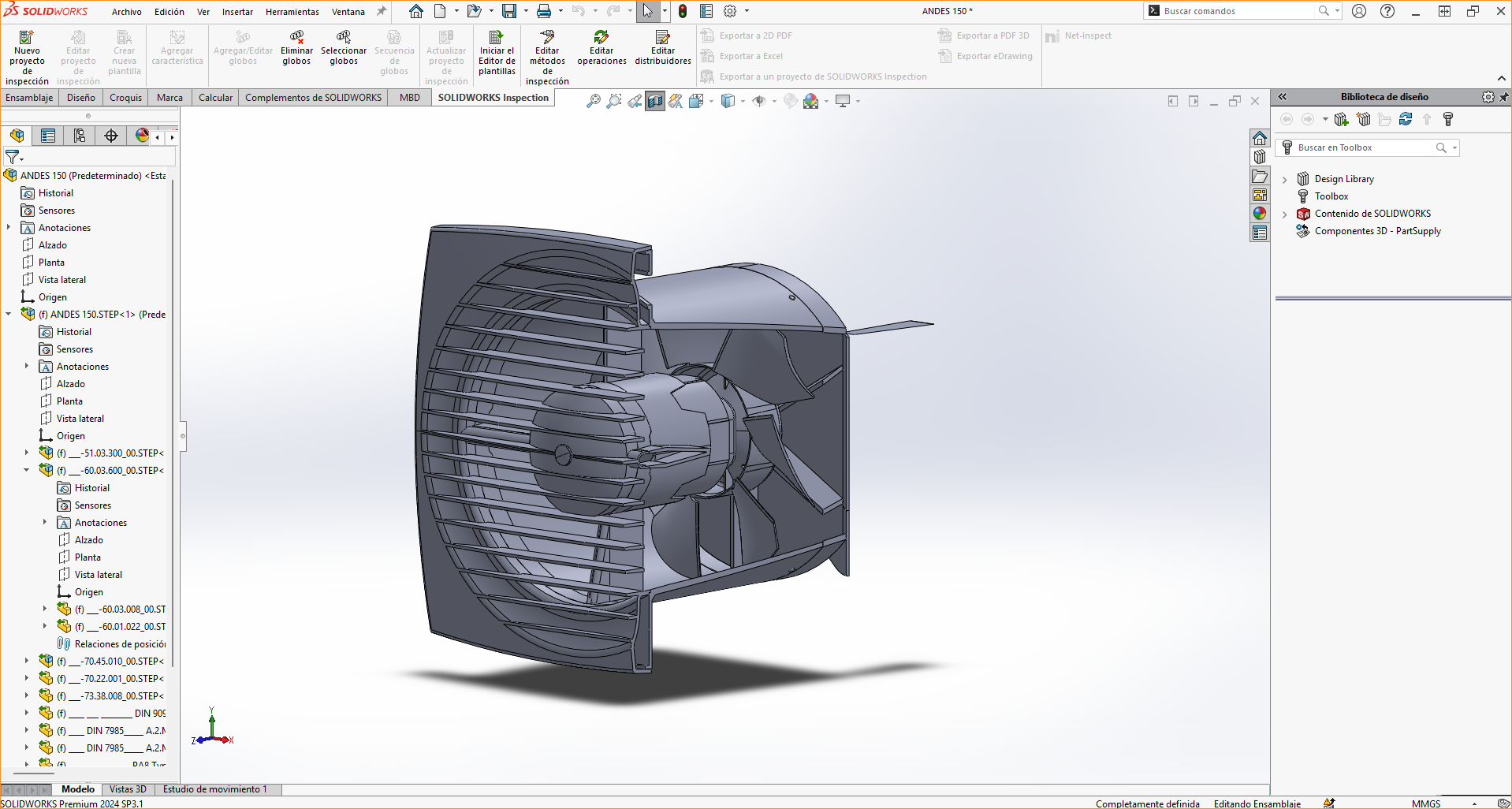

El sistema contempló extracción forzada en baños y cocinas mediante ventiladores axiales, con caudales de diseño de 90 m³/h para baños y 180 m³/h para cocinas, además de activación mediante interruptor, sensores de humedad y temporizador de funcionamiento posterior. El aire extraído fue conducido a través de ductos rígidos de acero galvanizado hacia shaft verticales, rematando sobre cubierta mediante sombreretes estacionarios, asegurando continuidad del flujo y evacuación adecuada del aire viciado.
Complementariamente, el proyecto incorporó ingresos pasivos de aire con filtro en dormitorios, comedor y estar, permitiendo el aporte de aire exterior hacia las zonas secas del departamento. El sistema se completó con celosías en puertas de baños y rebajes inferiores en puertas de zonas secas, favoreciendo el traspaso interior de aire desde los recintos habitables hacia baños y cocinas, logrando una estrategia integral de ventilación de vivienda.

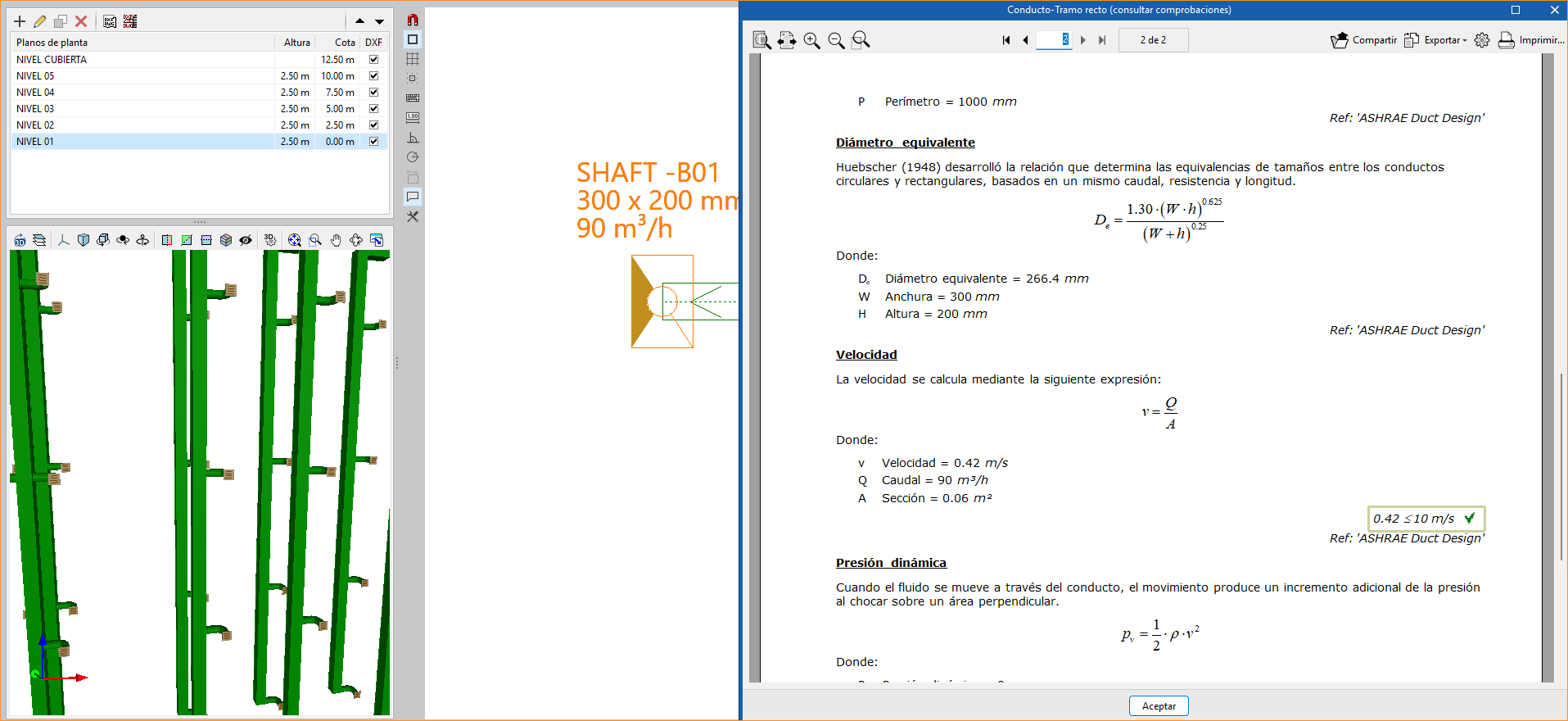

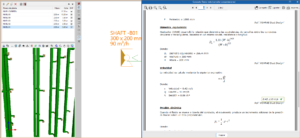

El desarrollo consideró además criterios de fabricación y montaje de ductos bajo referencias SMACNA, ASHRAE y normativa chilena, junto con coordinación con arquitectura y las demás especialidades para compatibilizar recorridos, shaft y soluciones de instalación. El resultado es una propuesta de ventilación técnicamente robusta, orientada a calidad de aire interior, funcionamiento confiable y correcta integración constructiva en un proyecto habitacional.
EXT-01 NIVEL 1 TORRE ACD-Presentación CUBIERTA TORRE ACD
